SMG240128A

SMG240128A標準圖形點陣液晶顯示模塊(LCM)的概述

SMG240128A標準圖形點陣液晶顯示模塊(LCM)，采用點陣型液晶顯示器(LCD)，可顯示240X128點陣，點尺寸為0.45X0.45(WXH)mm，內置T6963C接口型液晶顯示控制器，可與MCU單片機直接連接，廣泛應用于各類儀器儀表及電子設備。

SMG240128A標準圖形點陣液晶顯示模塊(LCM)的主要技術參數
工作電壓	4.8-5.2V
工作電流	18.0mA(5.0V)
接口方式	并行接口

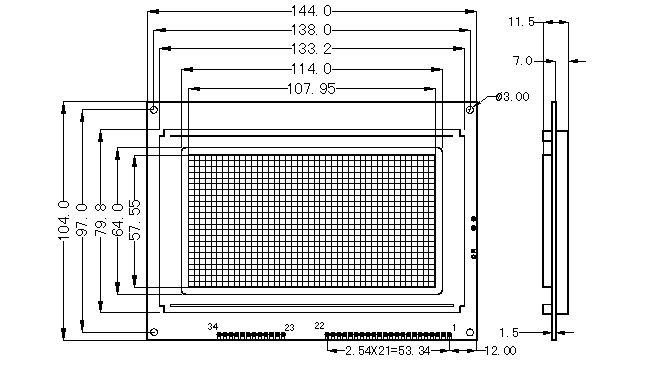

SMG240128A標準圖形點陣液晶顯示模塊(LCM)的示意圖

SMG240128A標準圖形點陣液晶顯示模塊(LCM)的資料下載
接口程序	SMG240128A擴展演示程序[總線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:27,460字節]
	SMG240128A基本演示程序[總線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:11,649字節]
	SMG240128A擴展演示程序[模擬口線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:28,154字節]
	SMG240128A基本演示程序[模擬口線接口,MCS51系列,C51語言] [文本文檔] [修改日期:2010-03-04] [大小:12,336字節]
	SMG240128A擴展演示程序[總線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:50,804字節]
	SMG240128A基本演示程序[總線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:13,347字節]
	SMG240128A擴展演示程序[模擬口線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:51,298字節]
	SMG240128A基本演示程序[模擬口線接口,MCS51系列,ASM51語言] [文本文檔] [修改日期:2010-03-04] [大小:13,945字節]
支持工具	Sunman字符圖形點陣代碼生成器 [HTML網頁] [修改日期:2010-03-05]
使用說明書	SMG240128A.PDF [PDF文檔] [修改日期:2010-03-02] [大小:75,110字節]
參考資料	圖形點陣液晶顯示控制器T6963C的芯片介紹 [HTML網頁] [修改日期:2010-03-05]
